主要特点及用途

　　KXJ-127矿用隔爆兼本安型可编程控制箱是矿用隔爆兼本质安全型设备，防爆标志为Exd[ib]IMb;适用于存在瓦斯、煤尘爆炸危险的环境，可以接入被控设备的开关量(球阀开停、水泵电机开停等)、模拟量(压力、水位、流量等传感器)，RS-485总线通信(电动闸阀、配水阀等)，控制箱内部采用PLC可编程控制，具有RS485总线、以太网等通讯接口。它不仅可以完成单机设备控制的自动化，还可以以组网的形式组成系统，作为系统中的分站，实现分布分级式远程监控和管理。

技术参数

a、供电电压：AC127V,电压适应范围75～110%

b、接口类型和数量：以太网口2个，RS485口2个。

c、传输信道：以太网通信传输速率100Mbit/s，**传输距离100m，RS485通信传输速1200bit/s，**传输距离1km。

主要功能

1、控制箱具有3路本安直流电源输出功能，具有短路、过流保护功能;

2、控制箱具有4本安模拟量信号输入、22路无源接点型开关量信号输入、6路PT100模拟量信号输入、20路无源接点型开关量输出的功能;

3、控制箱具有2路本安RS485通信接口，可通过该接口对空压机等装置等进行数据采集和控制;

4、控制箱具有2个以太网光接口，可通过该接口实现远程数据采集和控制;通过 TCP/IP连接协议可与矿井监控系统、计算机网络汇接，方便接入各级的通讯网络。

5、控制箱机芯电路采用模块化设计，结构紧凑，占用空间小，所以整个装置体积和重量比较小，安装、运输非常方便。能完成多种传感器工作状态的监测、被控设备的起停控制、通讯、现场管理、集中监控等。配置不同的模块，可以适应用户的不同需求。

6、控制箱机心采用抽拉式结构，检修维护时把机芯拉出，直接更换故障模块即可。

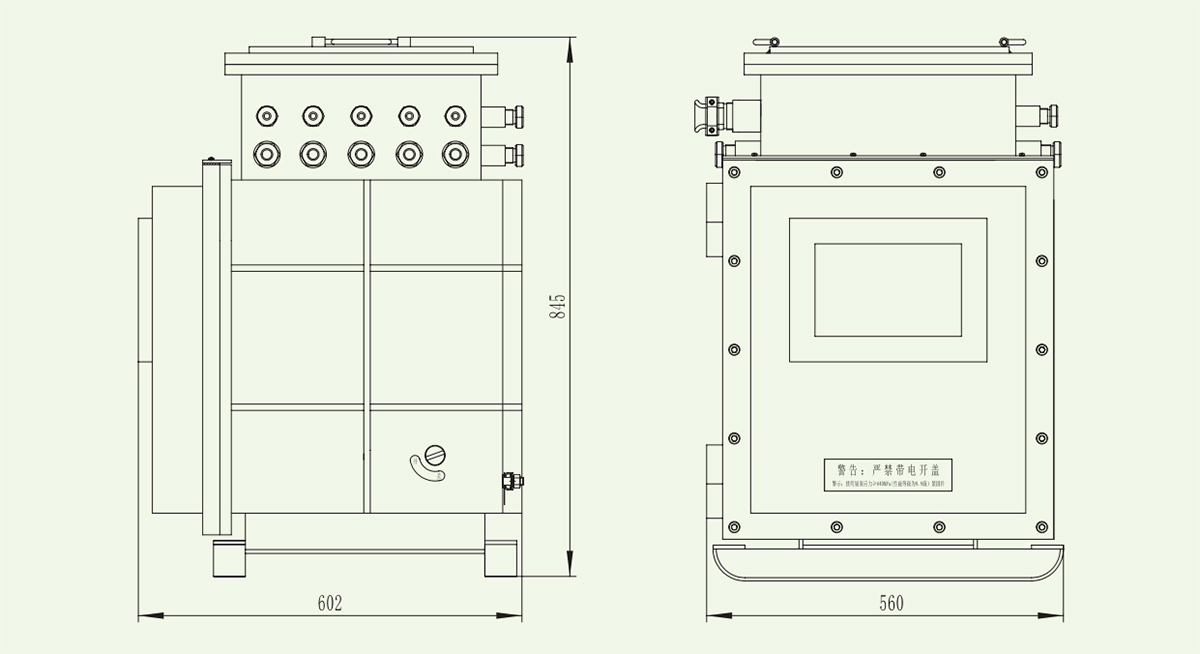

外形尺寸图
