产品概述

　　IK多回转智能型电动执行器适合于驱动闸阀、截止阀、隔膜阀等多转型直线运行的阀门或闸门用。其可选配符合国家标准GB/T12222、JB2920、国际标准ISO5210等各种不同的机械接口(连接法兰和输出轴)，从而与不同的被控对象实现配接，也可按用户要求提供特殊连接方式。

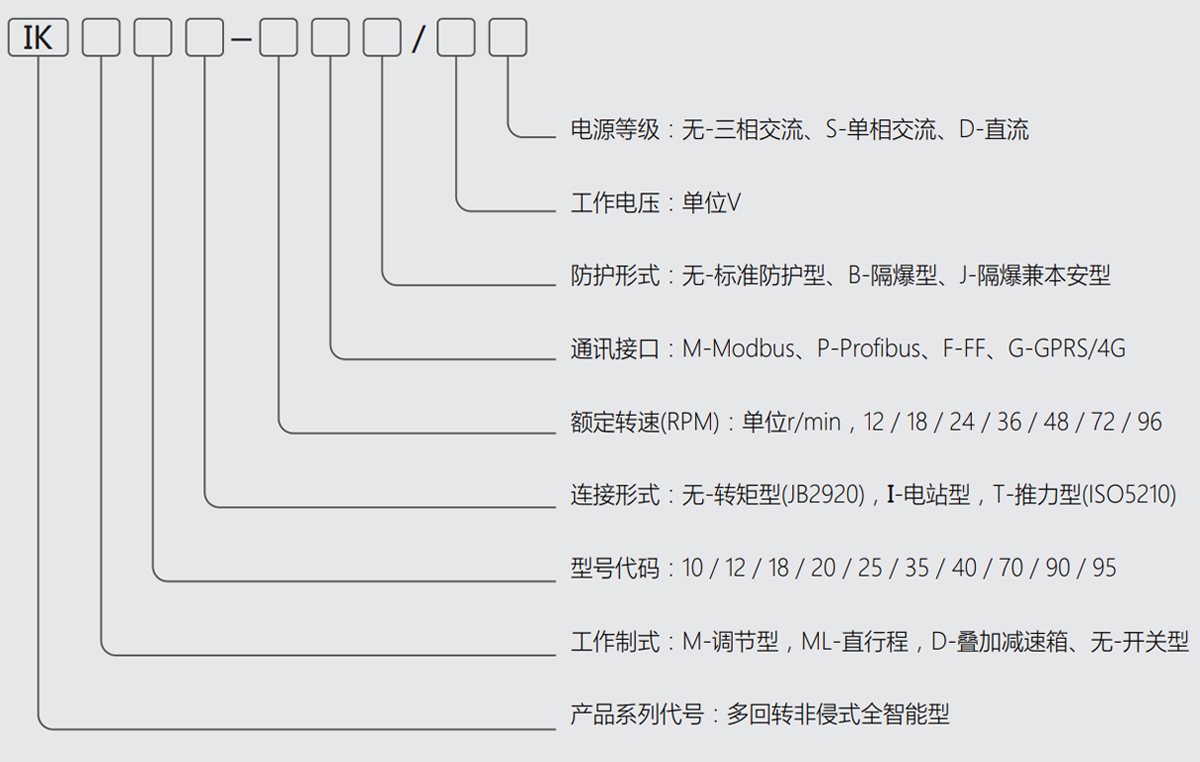

产品型号命名说明

主要性能技术参数

　　1、供电电源：

　　AC 380V±10% 三相50/60Hz±5%；

　　AC 220V±10% 单相50/60Hz±5%；

　　DC 24V/48V/84V/110V±20%（直流供电订货时需说明）其它电压等级AC110―690V可按要求定制。

　　2、环境温度：20~+70℃（特殊定制可达-40~+90℃）

　　3、环境湿度：≤95%（25℃）

　　4、防护等级：

　　标配：IP67（短时30分钟浸入水下1米）；

　　选配：IP68（水下8米，历时72小时）

　　5、工作制式：开关型：S2-15min短时工作制；调节型：S4-25%断续周期工作制，调节频次1200次/小时。

　　开关型：S2-15min短时工作制；

　　调节型：S4-25%断续周期工作制，调节频次1200次/小时。

　　6、基本误差：≤1%

　　7、重复性误差：≤1%

　　8、死区设定：0.1%-9.9%可调或智能自适应

　　9、输入信号：

　　开关量：内置DC24V有源信号；

　　模拟量：DC 4-20mA，输入阻抗≤250Ω；

　　总线通信：Modbus RTU、profibus DP、HART、DeviceNet、FF现场总线卡

　　10、输出信号：

　　开关量：6组可组态继电器输出，无源触点容量：5A/250VAC、5A/30VDC

　　模拟量：DC 4-20mA，负载阻抗≤750Ω；光电隔离

　　11、防爆型：

　　矿用隔爆型ExdIMb，矿用隔爆兼本安型Exd[ib]IMb；

　　隔爆型ExdIIBT4Gb、ExdIICT4Gb，隔爆兼本安型Exd[ib]IIBT4Gb、Exd[ib]IICT4Gb

　　12、产品执行标准：

　　GB/T 28270-2012《智能型阀门电动装置》

　　GB/T 26155-2010《工业过程测量和控制系统用智能电动执行机构》

　　JB/T 8219-2016《工业过程控制系统用普通型及智能型电动执行机构》

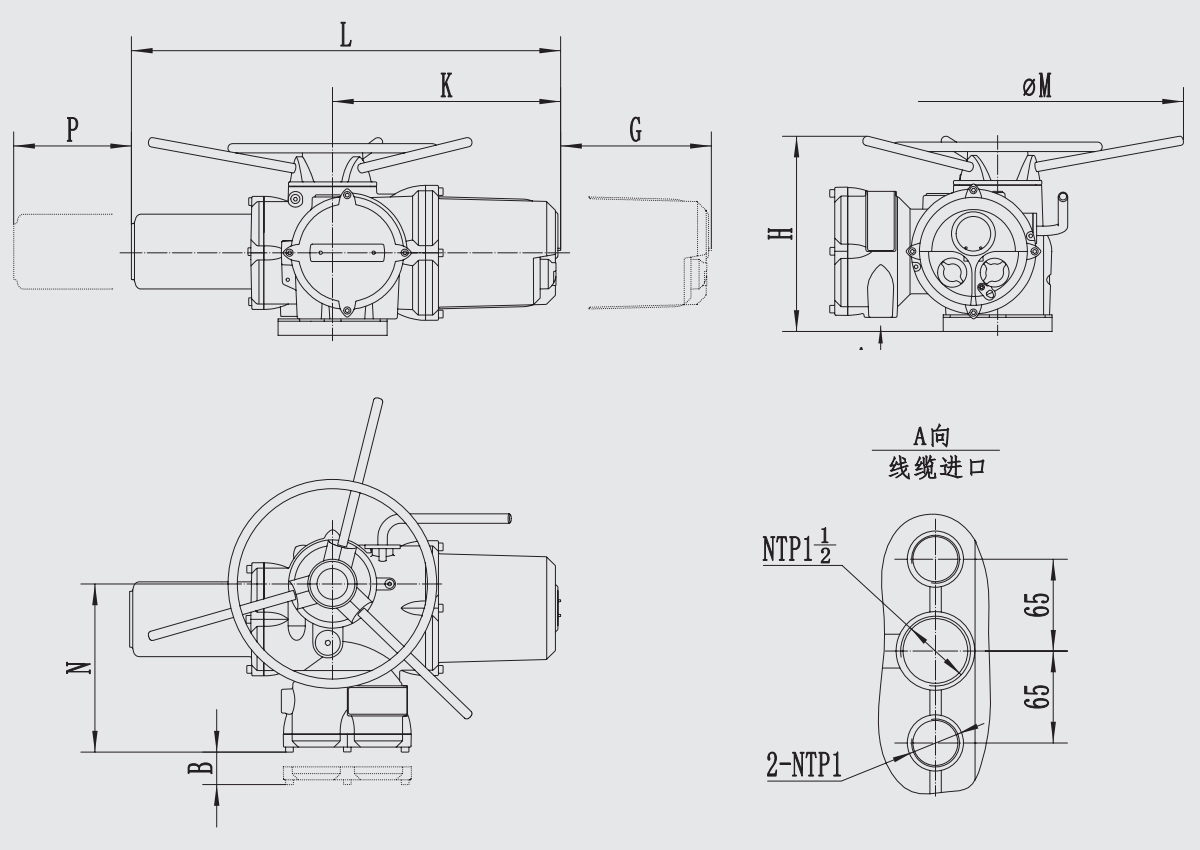

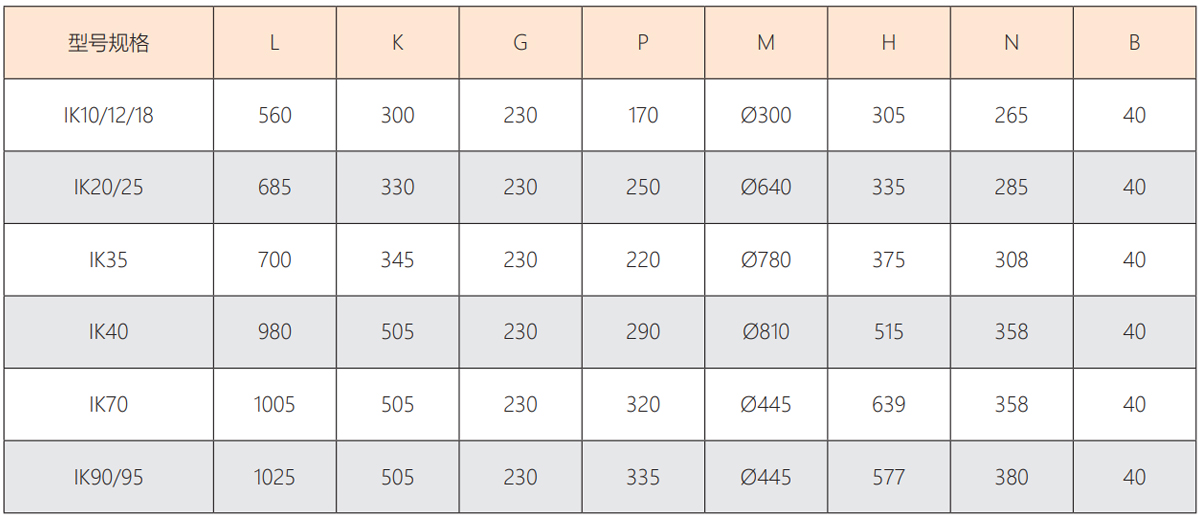

IK系列执行器外形结构尺寸

IK系列执行器机械连接尺寸

　　IK多回转智能型电动执行器的标准连接形式采用JB2920的三爪连接形式，同时可以根据用户需求，在JB2920标准接口的基础上增加分体式转接盘，可转换为ISO5210/GB12222标准连接形式。

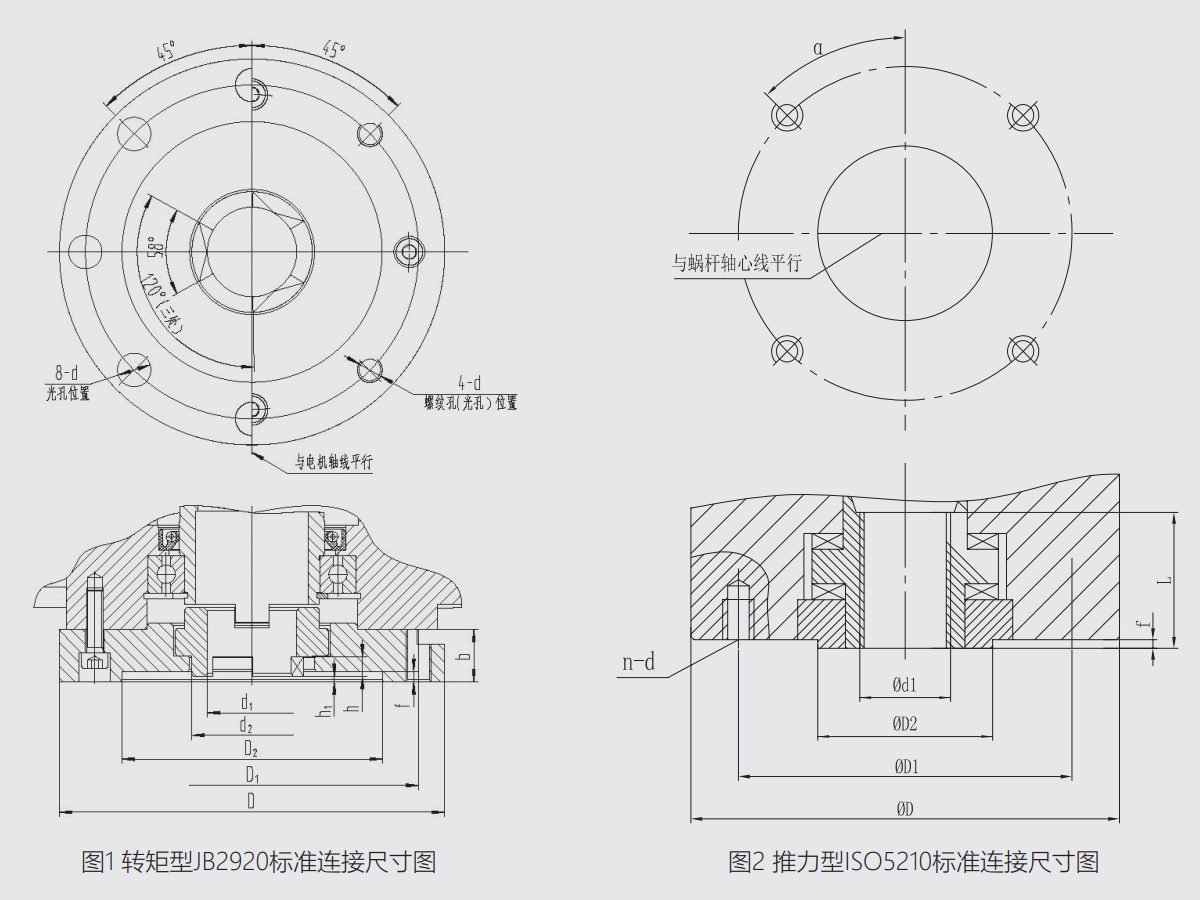

1、JB2920标准连接尺寸（如图1）

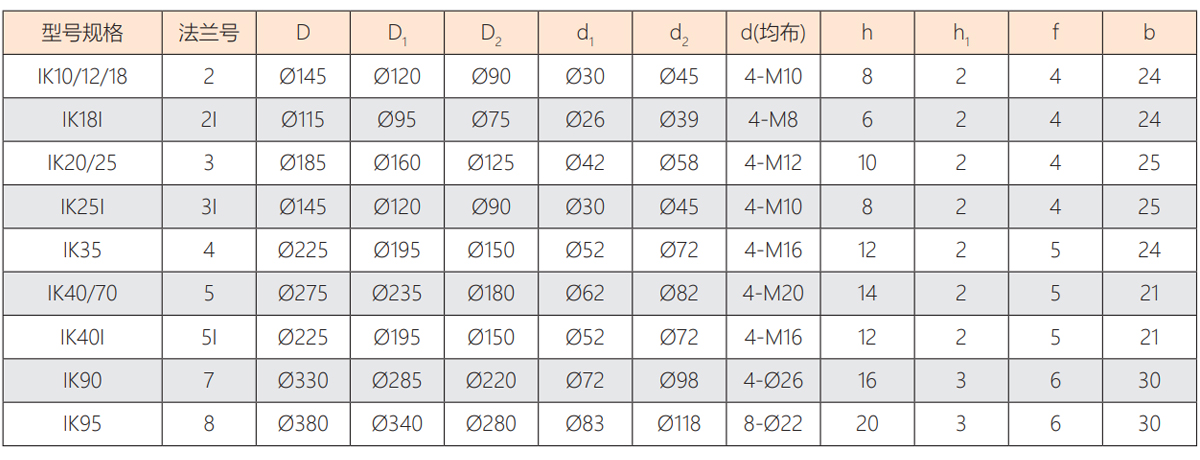

2、ISO5210/ GB12222标准连接尺寸

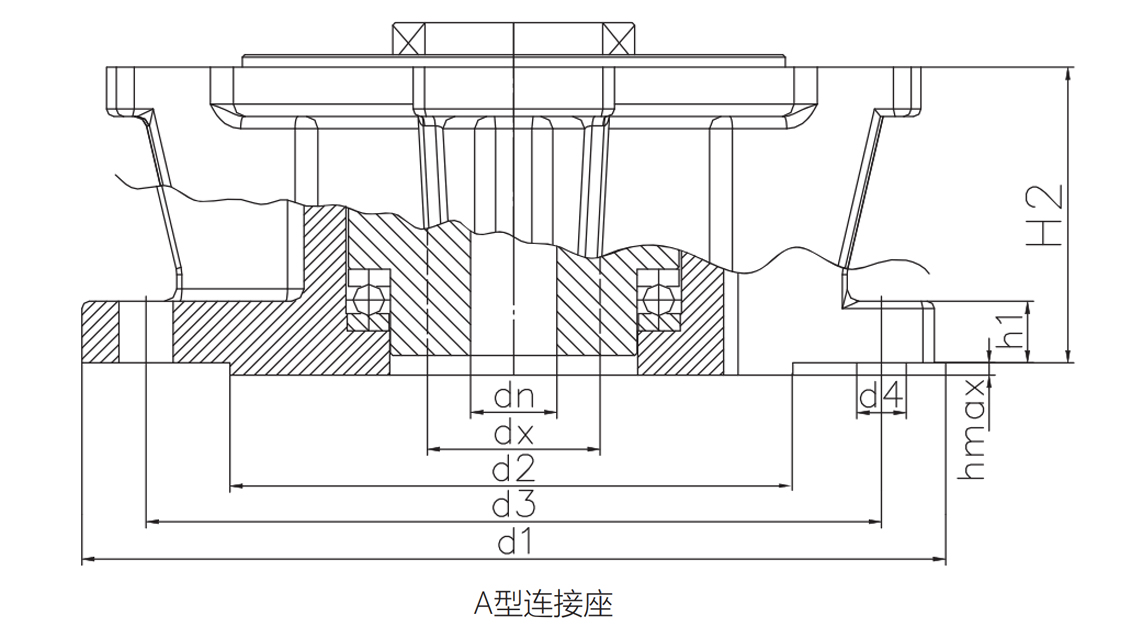

　　IK多回转智能型电动执行器的ISO5210/ GB12222连接形式采用的是分体式机座，即在执行器自带的JB2920标准接口的基础上增加分体式转接盘，与阀门的连接形式分为推力型和非推力型两种。推力型连接为A型，非推力型为B型(包括B1、B3、B4型三种)，其连接形式所用的连接底座形状详见下图。IK10-35型的底座为可拆卸式，而IK40-95型的底座为整体式(其它型式接口可以根据用户要求定制)。

　　采用A型连接的执行器，其连接机座内安装有推力轴承和一个可拆卸的驱动铜螺母，推力轴承用于承受在操作阀门时产生的反作用轴向推力，驱动铜螺母可由用户拆下加工使之与阀杆相匹配。一般用于驱动明旋杆(指阀杆既要转动又要做轴向运动)阀门或闸门。

　　采用B型连接的执行器，其连接机座内无推力轴承，适合于只需提供转矩而不承受推力的应用场合，如自身具备铜螺母的螺杆驱动型阀门或闸门。B型连接的驱动套尺寸是按ISO5210标准设计的，也可由用户拆下加工轴孔和键槽使之与阀杆相匹配。

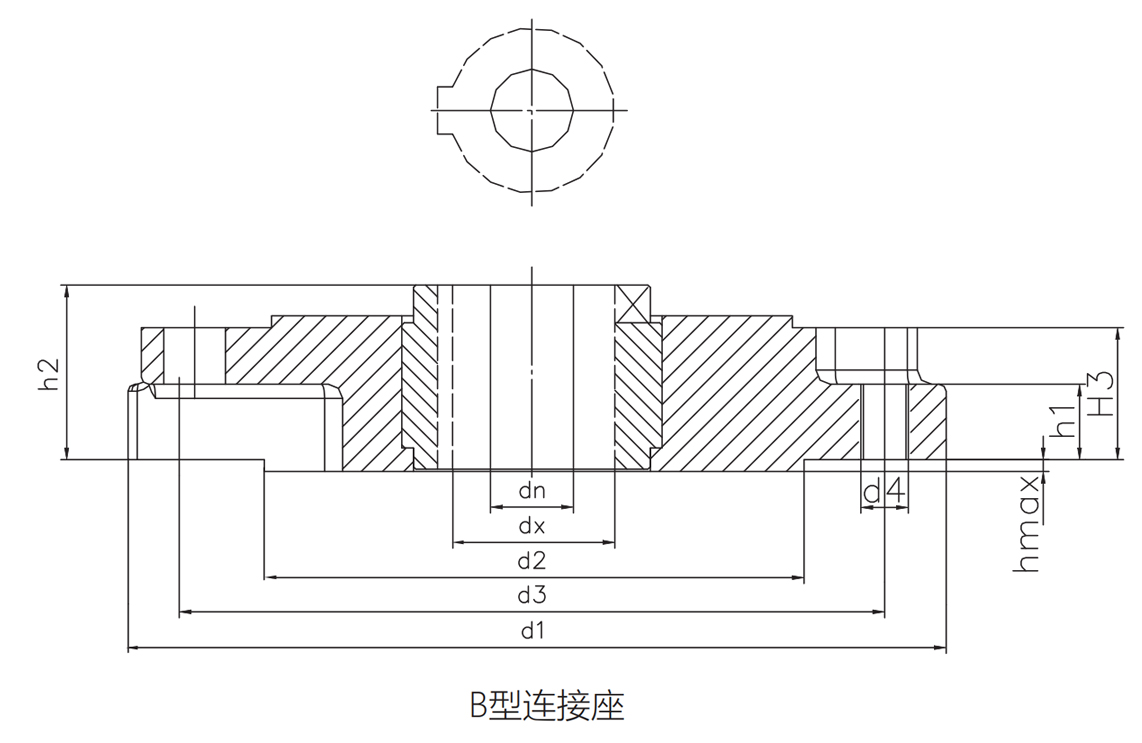

　　B型连接分为B1、B3、B4三种形式。B1型连接驱动套带有一个大的轴孔和键槽，用于与明杆阀的推力螺母相连接。B3型连接驱动套具有一个较小的轴孔和键槽。B4型连接与B3型连接安装机座和驱动套外形尺寸相同，只有一点不同，即B4型驱动套没有轴孔和键槽，需要阀门厂或用户依据实际需要加工。
